氧氣罐壓力表 |
|
| |
儲氣罐壓力表的主要作用是顯示罐體內介質壓力的指示表，壓力表每年應校驗一次 |
|
| |
，有檢驗合格證，使用中如果發現壓力表損壞，應及時更換，確保壓力表指示準確。 |
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
|
 |
| |
|
|
| |
氧氣罐安全感閥 |
|
| |
當儲氣罐壓力超過規定值時，可以釋放壓力，使罐體內的壓力小于規定值。 |
|
| |
一般氣體的安全閥會裝在罐體側面或上面。 |
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
|
 |
| |
|
|
| |

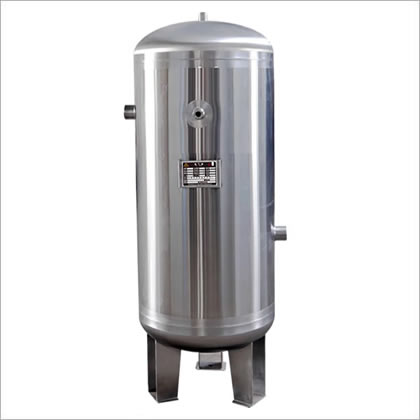

氧氣罐結構 |
|
| |
氧氣罐一般由筒體、封頭、法蘭、接管、密封元件和支座等零件和部件組成。 |
|
| |
此外，還配有安全閥、壓力表、排污閥等完成不同生產工藝作用的附件。
|
|
| |
被廣泛地用于食品工業、醫療制藥、化學工業、微電子等。 |
|
| |
制作要求高的綜合性能（耐腐蝕和成型性）的設備和機件行業。 |
|
| |
|
|
| |
|
|
| |
|
|
| |
|
|
|
 |
| |
 |
|
| |
|
|
| |
不銹鋼氧氣罐（0.8--1.6MPa) |
|
| |
序號 |
規格 |
設計
溫度°C |
容量總高
H1 |
容器
內徑φ |
進氣口 |
出氣口 |
支座 |
安全閥
接口 |
排污閥
接口 |
容積/工作壓力 |
H2 |
DN |
螺紋式 |
H3 |
DN |
螺紋式 |
D |
d |
1 |
0.3/0.8 |
110 |
1308 |
600 |
504 |
|
Rp11/2 |
954 |
|
Rp11/2 |
420 |
20 |
Rp3/4 |
R1/2 |
2 |
0.3/1.0 |
1308 |
504 |
954 |
3 |
0.3/1.3 |
1310 |
505 |
955 |
4 |
0.3/1.6 |
1310 |
505 |
955 |
5 |
0.6/0.8 |
110 |
2058 |
600 |
654 |
|
Rp11/2 |
1654 |
|
Rp11/2 |
420 |
20 |
Rp3/4 |
R1/2 |
6 |
0.6/1.0 |
2058 |
654 |
1654 |
7 |
0.6/1.3 |
2060 |
655 |
1655 |
8 |
0.6/1.6 |
2060 |
655 |
1655 |
9 |
1.0/0.8 |
110 |
2183 |
800 |
729 |
65 |
Rp11/2 |
1729 |
65 |
Rp11/2 |
560 |
24 |
Rp1 |
R1/2 |
10 |
1.0/1.0 |
2185 |
730 |
1730 |
11 |
1.0/1.3 |
2187 |
731 |
1731 |
12 |
1.0/1.6 |
2189 |
732 |
1732 |
13 |
1.5/0.8 |
110 |
2689 |
850 |
722 |
65 |
Rp2 |
2222 |
65 |
Rp2 |
595 |
24 |
Rp1 |
R1/2 |
14 |
1.5/1.0 |
2691 |
723 |
2223 |
15 |
1.5/1.3 |
2693 |
724 |
2224 |
16 |
1.5/1.6 |
2695 |
725 |
2225 |
17 |
2.0/0.8 |
110 |
2770 |
1000 |
760 |
80 |
Rp2 |
2310 |
80 |
Rp2 |
700 |
24 |
Rp11/4 |
R1/2 |
18 |
2.0/1.0 |
2772 |
761 |
2311 |
19 |
2.0/1.3 |
2774 |
762 |
2312 |
20 |
2.0/1.6 |
2776 |
763 |
2313 |
21 |
3.0/0.8 |
110 |
2930 |
1200 |
860 |
80 |
|
2360 |
80 |
|
906 |
24 |
Rp11/2 |
R3/4 |
22 |
3.0/1.0 |
2932 |
861 |
2361 |
23 |
3.0/1.3 |
2936 |
863 |
2363 |
24 |
3.0/1.6 |
2950 |
870 |
2370 |
25 |
4.0/0.8 |
110 |
3022 |
1400 |
911 |
100 |
|
2411 |
100 |
|
1050 |
24 |
Rp11/2 |
R3/4 |
26 |
4.0/1.0 |
3024 |
912 |
2412 |
27 |
4.0/1.3 |
3028 |
914 |
2414 |
28 |
4.0/1.6 |
3032 |
916 |
2416 |
29 |
5.0/0.8 |
110 |
3522 |
1400 |
911 |
100 |
|
2911 |
100 |
|
1050 |
24 |
Rp2 |
R3/4 |
30 |
5.0/1.0 |
3524 |
912 |
2912 |
31 |
5.0/1.3 |
3528 |
914 |
2914 |
32 |
5.0/1.6 |
3532 |
916 |
2916 |
33 |
6.0/0.8 |
110 |
4022 |
1400 |
911 |
100 |
|
3311 |
100 |
|
1050 |
24 |
Rp2 |
R3/4 |
34 |
6.0/1.0 |
4024 |
912 |
3312 |
35 |
6.0/1.3 |
4028 |
914 |
3314 |
36 |
6,0/1.6 |
4032 |
916 |
3316 |
37 |
8.0/0.8 |
110 |
3676 |
1800 |
1083 |
100 |
|
2883 |
100 |
|
1350 |
30 |
Rp2 |
R1 |
38 |
8.0/1.0 |
3678 |
1084 |
2884 |
39 |
8.0/1.3 |
3714 |
1102 |
2902 |
40 |
8.0/1.6 |
3718 |
1104 |
2904 |
41 |
10/0.8 |
110 |
4296 |
1800 |
1083 |
150 |
|
3483 |
150 |
|
1350 |
30 |
Rp21/2 |
R1 |
42 |
10/1.0 |
4298 |
1084 |
3484 |
43 |
10/1.3 |
4304 |
1087 |
3487 |
44 |
10/1.6 |
4308 |
1089 |
3489 |
|
|
| |
★本表中0.3m³ 、0.6m³ 二種規格儲氣罐進出口為螺紋接頭。
★本表中1.0m³、1.5m³、2.0m³三種規格儲氣罐進出口為螺紋接頭和法蘭兩種。 |
|
|
|
